Trabajos topográficos de campo y gabinete:
Replanteos en general, ejes de trazado, cimentaciones, sondeos, pilotes
Obtención de perfiles longitudinales y transversales
Implantación y comprobación de bases replanteo
Taquimétricos de campo, parcelas, solares, calles, viales....
Apoyo fotogramétrico
Encaje de trazados y replanteos
Se realizan taquimetricos con curvas de nivel, para posteriormente encajar los ejes de un trazado en planta, viales o edificios

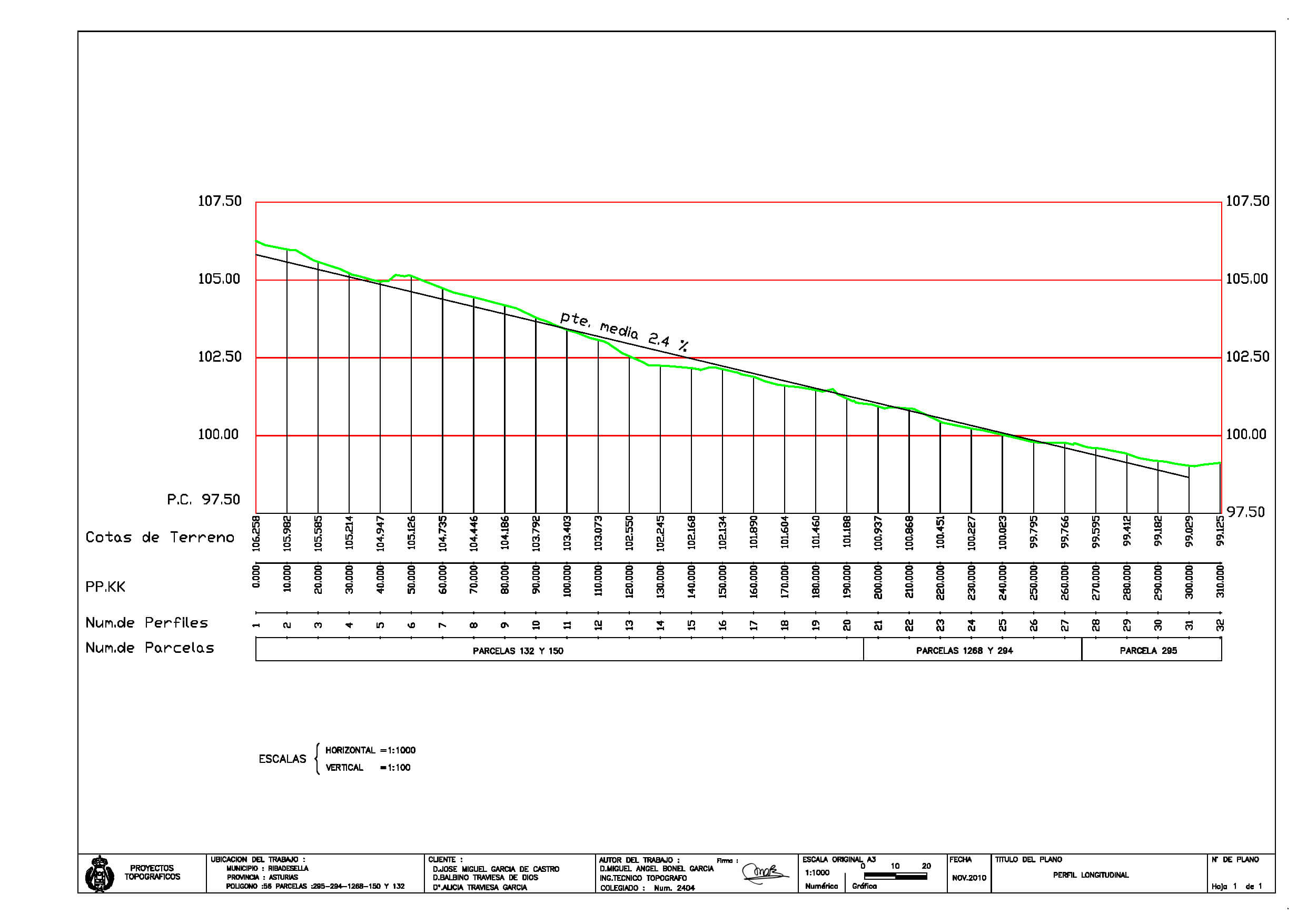

Partiendo del curvado y de la planta se realizan perfiles longitudinales para encajar rasantes de ejes, viales..
También se pueden replantear en campo los puntos del longitudial cada 20 m y tomar la cota real en el punto exacto.
Partiendo del curvado y del encaje de la planta se elaboran los perfiles transversales del terreno.
Implantación, observación y comprobacion de bases de replanteo
Se colocan bases de replanteo y se observan sus coordenadas en el sistema de coordenadas adecuado a cada tipo de trabajo.
También se realizan comprobaciones de bases ya existentes en campo.
Taquimétricos para obras y proyectos
Se realizan taquimétricos para obras y proyectos en general, levantamientos y replanteo de puntos singulares como lineas eléctricas, y servicios afectados en general.
Apoyo Fotogramétrico y Aerotriangulaciones
Se realizan apoyos fotogramétricos a vuelos en cualquier escala.
Replanteos y perfiles topográficos en Madrid
Los replanteos y los perfiles topográficos son dos de los trabajos más técnicos y relevantes dentro del ciclo de vida de cualquier proyecto de construcción. En Bonel Topografía los realizamos en Madrid con equipos de alta precisión y un equipo técnico con sólida experiencia en obras civiles, urbanización y edificación. Nuestra posición destacada en las búsquedas de Google para este tipo de trabajos no es casual: es el reflejo de la confianza que nos han otorgado las empresas y profesionales del sector a lo largo de los años.
Replanteo topográfico de obras en Madrid
El replanteo topográfico es la operación que materializa sobre el terreno los puntos, ejes y referencias definidos en el proyecto. Es, literalmente, el primer paso de toda obra. Sin un replanteo preciso y documentado, la ejecución puede desviarse del proyecto desde el primer día, con consecuencias que se van amplificando a medida que avanza la obra.
En Bonel Topografía realizamos replanteos de obras civiles y de edificación en toda la Comunidad de Madrid. Nuestro trabajo incluye el establecimiento de bases de replanteo, la comprobación de las condiciones previas del terreno y la emisión del acta de replanteo firmada. Trabajamos coordinados con la dirección facultativa para garantizar que el inicio de la obra se produce en las condiciones óptimas.
Perfiles longitudinales para proyectos de infraestructura
Los perfiles longitudinales son representaciones del terreno a lo largo del eje de un proyecto lineal: carretera, camino, canalización, línea de ferrocarril o cualquier infraestructura que se desarrolla en una dirección predominante. Muestran las diferencias de cota a lo largo del recorrido, permitiendo diseñar la rasante del proyecto, calcular pendientes y prever los movimientos de tierra necesarios.
En Bonel Topografía obtenemos los perfiles longitudinales a partir de nivelaciones topográficas de alta precisión o de levantamientos con GPS, según la longitud y características del eje. El resultado se presenta en formato digital y en planos técnicos con la escala adecuada para el uso previsto: anteproyecto, proyecto constructivo o certificación de obra.
Perfiles transversales y cálculo de movimiento de tierras
Los perfiles transversales son secciones perpendiculares al eje del proyecto, tomadas a intervalos regulares. Junto con los perfiles longitudinales, forman el soporte técnico imprescindible para el cálculo del volumen de movimiento de tierras: excavaciones, desmontes, terraplenes y rellenos. Este cálculo es fundamental tanto para la planificación de la obra como para su certificación económica.
En obras de urbanización, carreteras y obras hidráulicas, los perfiles transversales se toman tanto en el estado previo del terreno natural como en distintas fases de ejecución, lo que permite hacer un seguimiento preciso del avance real y compararlo con el proyecto. Bonel Topografía elabora los perfiles con el software de cálculo topográfico estándar en el sector, entregando los resultados en los formatos requeridos por cada proyecto.
Preguntas frecuentes sobre replanteos y perfiles
¿Qué precisión se exige en el replanteo de una obra de edificación?
La precisión exigida en un replanteo de edificación depende de las especificaciones del proyecto y del CTE (Código Técnico de la Edificación). En general, los replanteos de estructura requieren precisiones del orden de milímetros. En Bonel Topografía trabajamos siempre con estaciones totales de alta precisión y verificamos los resultados antes de dar por concluido el trabajo de campo.
¿Con qué frecuencia se realizan los perfiles transversales en una obra de carretera?
En obras de carreteras, los perfiles transversales suelen tomarse cada 20 metros en alineaciones rectas y con mayor densidad en curvas o zonas de cambio geométrico. En las fases de certificación, los perfiles se toman con la periodicidad acordada entre la dirección de obra y el contratista, habitualmente mensual.
¿Qué información contiene un acta de replanteo?
Un acta de replanteo incluye la descripción de la obra, la identificación de las bases de replanteo establecidas con sus coordenadas, la comprobación de la coincidencia entre el proyecto y las condiciones reales del terreno, la identificación del técnico que realiza el replanteo y las firmas de las partes. Es un documento técnico-legal de gran importancia para el arranque de la obra.
¿Pueden utilizarse los perfiles topográficos como base para el cálculo de cubicaciones?
Sí, de hecho es el uso más habitual. Los perfiles transversales obtenidos por el topógrafo son la base de datos directa para el cálculo de volúmenes mediante los métodos de las áreas medias o de Prismoide. Este cálculo puede realizarlo el propio topógrafo o el ingeniero de la obra a partir de los datos de campo, dependiendo de cómo esté estructurado el encargo.
